Yksityiskohtainen tuotekuvaus

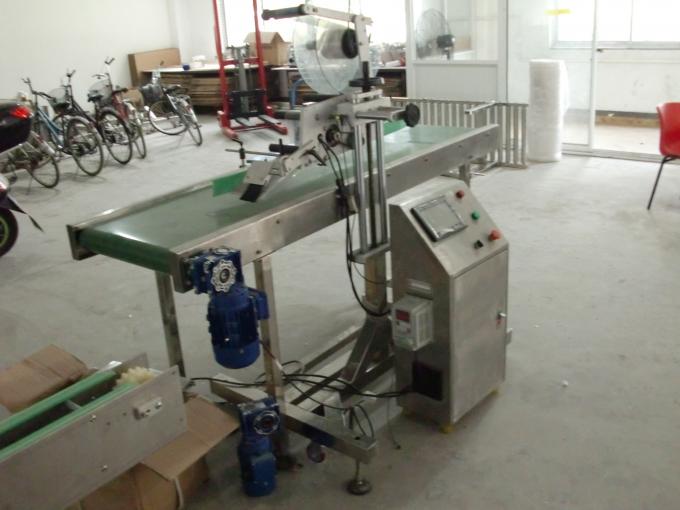

Tuotteen nimi: | Pöytälevyn itseliimautuva tarra, tasainen pinta-etiketti, jossa hakulaite syöttää esineitä | Lähtönopeus: | 20-200 kpl / min |
---|---|---|---|
Etiketin korkeus: | 15-110 mm | Tarran pituus: | 25-300 mm |
Merkintöjen tarkkuus: | ± 0,8 mm | Tarrarullan sisähalkaisija: | 76mm |
Tarrarullan ulkohalkaisija: | 350 mm |
ominaisuudet
Operaatio | PLC-ohjausjärjestelmä tekee etikettikoneen käytöstä helppoa |
Materiaali | Etiketöintikoneen runko on valmistettu ruostumattomasta teräksestä SUS304 |
Kokoonpano | Etiketöintikoneemme käyttävät tunnettuja japanilaisten, saksalaisten, amerikkalaisten, korealaisten tai taiwanilaisten tuotemerkkien osia |
Joustavuus | Asiakas voi valita lisätä tulostimen ja koodikoneen; voi päättää olla yhteydessä converyeriin vai ei. |
Tekniset parametrit
Nimi | Pöytälevyn itsekiinnittyvä tarra, tasainen pinta-etiketin applikaattori, jossa sivukone syöttää esineitä |
Etiketöinnin nopeus | 20-200 kpl / min |
Esineen korkeus | 30-200 mm |
Kohteen paksuus | 20-120 mm |
Etiketin korkeus | 15-110 mm |
Tarran pituus | 25-300 mm |
Tarrarullan sisähalkaisija | 76mm |
Tarrarullan ulkohalkaisija | 300mm |
Merkintöjen tarkkuus | ± 1 mm |
Virtalähde | 220 V 50/60 Hz 0,75 kW |
Tulostimen kaasunkulutus | 5 kg / m2 (jos lisää koodauskone) |
Etikettikoneen koko | 1600 (P) × 550 (L) × 1600 (K) mm |
Etiketöintikoneen paino | 150kg |
käyttöohje
1. Etiketöinnin keskusyksikön korkeuden säätö
- Korkeuden säätö: käännä säätökahvan kahvaa myötäpäivään nostaaksesi keskusyksikön, vastapäivään alaspäin.
- Löysää takana olevaa kiinnitysmutteria ennen säätämistä ja kiinnitä se säätämisen jälkeen.
- Huomaa, jos irrotettava levy tulee kosketuksiin kuljetinhihnan tai työkappaletunnistimen kiinnikkeisiin
- Pyörämekanismin säätö (lisävaruste)
- Säädä asennon kiinnitystela mahdollisimman lähemmäksi etuosan irrotettavaa levyä, älä vain vaikuta etikettiin.
- Sammuta ilmansyöttö. Vedä sylinteri ulos, aseta kiinnitettävä esine kiinnityspyörän ja sylinterin työntöpyörän väliin, tee siitä hieman tiukka ja ok.

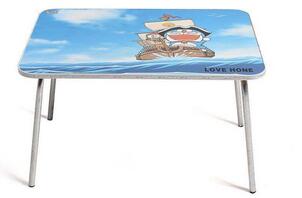

Tapaus:
Asiakkaan vaatimukset:
Litteän pöydän pituus: 500-1000mm
Litteän pöydän leveys: 250-550mm
Etiketin pituus: 130mm
Etiketin leveys: 160mm
Merkintöjen tarkkuus: ± 0,5 mm
Tulostusnopeus: 900 tarraa / h
Tulostelokero
Tag: litteä etiketti-applikaattori, laatikko-etiketti
