Yksityiskohtainen tuotekuvaus
Koneen koko: | 2800 (P) × 1450 (L) × 1360 (K) mm | Esineen korkeus: | 30-280 mm |
---|---|---|---|
Kohteen paksuus: | 20-200 mm | Etiketin korkeus: | 5-150 mm |
Etiketin pituus: | 25-300 mm | Merkintöjen tarkkuus: | ± 1 mm |
Tarrarulla: | Kartonkikeskuksen kanssa | Etiketöinnin nopeus: | 60-200 kpl / min |
Virtalähde: | 220 / 110V 2kw 50 / 60Hz | Ohjausjärjestelmä: | Plc |
Taikasilmä 1: | Tunnistetaan tarra | Taikasilmä 2: | Kohteen tunnistaminen |

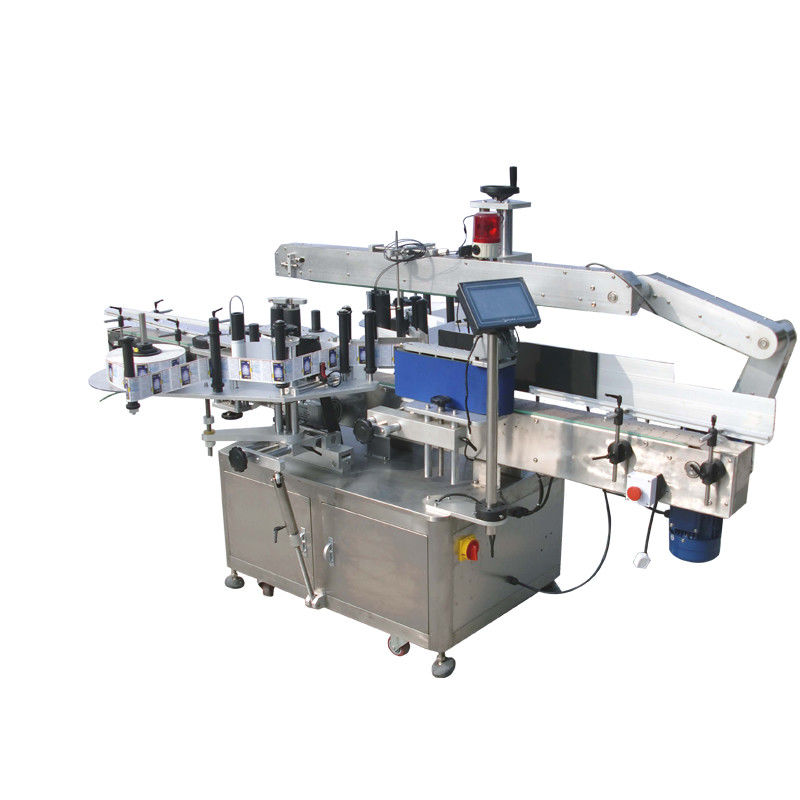

pyöreät pullot etikettisovitin kahden sivun tarrojen etiketöintikone juomien, elintarvikkeiden, kemikaalien, lääkkeiden sovelluksiin
Ominaisuudet:
Etiketöintijärjestelmä on kestävä, luotettava, taloudellisesti hinnoiteltu paineherkkä etikettijärjestelmä etu- / takaosaa, sivupaneelia ja kääreitä varten. Se on ihanteellinen budjettitietoisille yrityksille, joiden tuotanto on vähäisempää, ja se voidaan ladata käsin tai integroida automaattiseen tuotantolinjaan. Järjestelmässä on uudelleenkonfiguroitu joustava etikettipää MITSUBISHI plc -ohjauksella. VKPAK asettaa uuden hintakynnyksen automaattiselle merkinnälle. Lisäominaisuudet, kuten kestävä ruostumaton teräsrakenne ja käyttö ilman työkaluja / osia ei vaihdeta, ovat kaikki vakiona VKPAK: ssa.
Koko merkintäkone voi linkittää pesukoneeseen, täyttökoneeseen, korkki- ja pakkauskoneeseen jne., On olemassa täysi tuotantolinja.
Tekninen parametri:
Tyyppi | Etiketöintikone |
Kunto | Uusi |
Pakkaustyyppi | Asia |
Pakkausmateriaali | Puu |
Automaattinen laatu | Automaattinen |
Ohjattava tyyppi | Sähköinen |
Virtalähde | 220 V 3,5 kW 50/60 Hz |
Koneen koko | 2800 (P) × 1650 (L) × 1500 (K) mm |
Nopeus | 60-350kpl / min (liittyvät materiaaleihin ja etikettikokoihin) |
Esineen korkeus | 30-350 mm |
Esineen halkaisija | 20-120 mm |
Etiketin korkeus | 5-180 mm |
Tarran pituus | 25-300 mm |
Merkintöjen tarkkuus | ± 1 mm (lukuun ottamatta pullon ja etiketin virheitä) |
Voi valita erityyppisiä lähetysmerkintämoduuleja asiakkaiden korkeamman tarranopeuden ja tarkkuuden vaatimuksen mukaan. |
Varaosat:
Nimi: Hammashihnan numero: 1 kpl
Nimi: O-vyön numero: 2 kpl
Nimi: Kuusiokoloavain: 1 sarja
Nimi: ristiruuvimeisseli numero: 1 kpl
Nimi: Yksi ruuvimeisseli Numero: 1 kpl
Varaosat eivät ole helposti rikkoutuneita osia. Normaalisti ei tarvitse varaosia. Jos ostat etiketikoneen, toimitamme nämä neliöosat ilmaiseksi.
kokoonpano:
Ei. | osa | brändi | määrä |
1 | PLC | MITSUBISHI (Japani) | 1 |
2 | Päämuunnin | DANFOSS (Tanska) | 1 |
3 | Pullon erottava taajuusmuuttaja | DELTA (Taiwan) | 1 |
4 | HMI | WEINVIEW (Taiwan) | 1 |
5 | Servomerkintämoottori | DELTA (Taiwan) | 2 |
6 | Servomerkinnän moottoriohjain | DELTA (Taiwan) | 2 |
7 | Kuljetinmoottori | HY (Taiwan) | 1 |
8 | Kuljettimen moottorin vaihdelaatikko | HY (Taiwan) | 1 |
9 | Pinnamoottori | GPG (Taiwan) | 1 |
10 | Pinnamoottorin vaihdelaatikko | GPG (Taiwan) | 1 |
11 | Pullonerotusmoottori | GPG (Taiwan) | 2 |
12 | Pullon erottava moottorin vaihdelaatikko | GPG (Taiwan) | 2 |
13 | esine tunnistaa taikasilmän | OMRON (Japani) | 1 |
14 | optinen kuitu | OMRON (Japani) | 1 |
15 | Jauhe | DELTA (Taiwan) | 1 |
16 | Ei tarrahälytystä taikasilmä | OMRON (Japani) | 2 |
17 | Label outing tunnistaa maagisen silmän | LEUZE (Saksa) | 2 |
UKK:
1) abelTarrassa pystysuora goffer
Syy: tarran tulostusnopeus on liian suuri tai kokoonpanolinjan nopeus on alhainen
Ratkaisut: hidasta tarran tulostusnopeutta tai nopeuta kokoonpanolinjan nopeutta (pullon liikkumisnopeus)
2) abelTarra näkyy gofferissa
Syy:
① tarran tulostusnopeus on liian pieni tai kokoonpanolinjan nopeus on suuri
② pullon muoto ei ole hyvä, se liimattiin pallomaiseksi
Ratkaisu:
①nopeuta tulostamisen nopeutta tai hidasta kokoonpanolinjan nopeutta
② lisää auralaudan tehoa tai vaihda parempia pulloja.
Tag: pullotarrojen etiketöintikone, automaattinen etikettien kiinnityslaite
